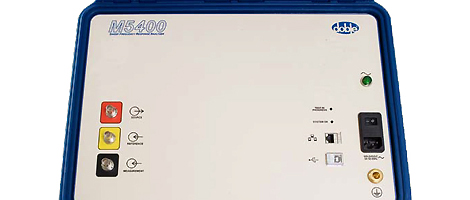

DOBLE

계통 이벤트 기기들의 이동 및 수리 (재권선)에 의하여 발생될 수 있는 전력/배전용 변압기의 Core 및 권선의 움직임 여부를 진단한다.

하나의 변압기의 전기적 RLC (Resistance Inductance Capacitance) 네트워크 표시와 기기의 물리적 구조물: Tank, Core, Winding(권선) 사이에는 직접적인 상관관계가 있다.

Resistance, Inductance, Capacitance의 직렬/병렬 조합들은 권선들, Core 그리고 Tank의 배열을 정확하게 나타낼 수 있다.
> SFRA는 RLC 체계와 연계된 주파수를 사용하여 문제점을 탐지, 확인하는 진단 방법이다.

검출 가능 문제점

Core Ground (철심 접지 상태)

Core Movement (철심 이동)

Shorted turns or open windings (단선 및 권선 벌어짐)

Axial deformation of windings (권선 축 변형)

Hoop buckling of windings (권선의 쇠태 뒤틀림)

Partial winding collapse (부분 권선 붕괴)

Broken or loose clamping structures for winding/core
(권선/철심을 위한 클램핑 구조물 깨어짐이나 풀어짐)
